KWC R3

Name: R3
Brand: KWC

Systembox für Einbauventile

F3BV1001

KWC R3

Systembox für Einbauventile

F3BV1001 2030036142

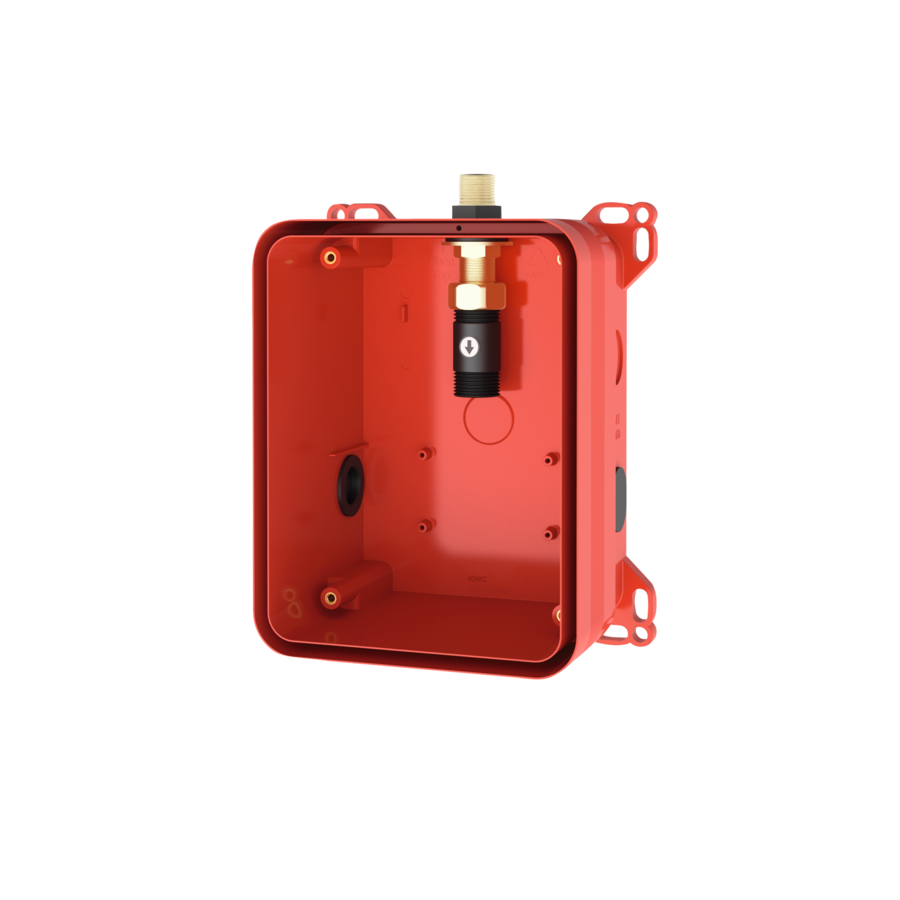

R3 Rohbauset zur Wandeinbaumontage von Fertigbausets DN 15 ohne Mischeinrichtung, für Waschanlagen. Zum Anschluss an vorgemischtes Warmwasser oder Kaltwasser. KWC-Systembox aus Kunststoff, 174 x 225 mm, mit Anschlussverschraubungen, Rohbauschutz, Spülstück zum Spülen und Dichtheitsprüfung.

Produkteigenschaften

Anwendung: waschen
barrierefrei: nein
Ausführung Einbauarmatur: Einbauteil
Nennweite: DN 15
Material: Kunststoff
Wandstärke (minimal): 80 mm
Art der Mischung: nein
Position des Elektroanschlusse: von oben
Art: für Einbau mit Kasten
Art der Montage: Wandeinbaumontage mit Kasten

Downloads

Technische Dokumente

Produkt-Datenblatt pdf · 466.44 KB
Montageanleitung pdf · 1.36 MB

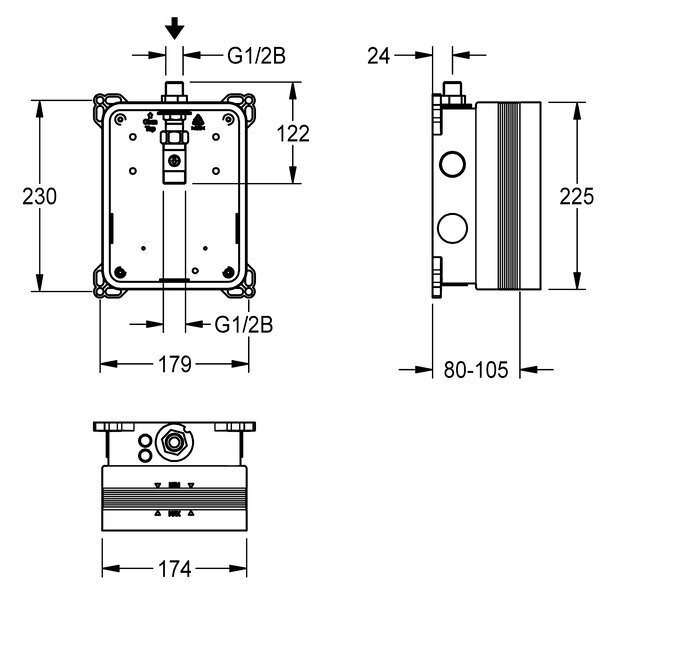

Technische Zeichnung tiff · 191.07 KB
Installationsbeispiel tiff · 169.62 KB
CAD Zeichnung dxf · 854.41 KB

BIM Files

ArchiCAD zip · 943.53 KB
Revit rfa · 462.85 KB
AutoCAD dwg · 57.83 KB
